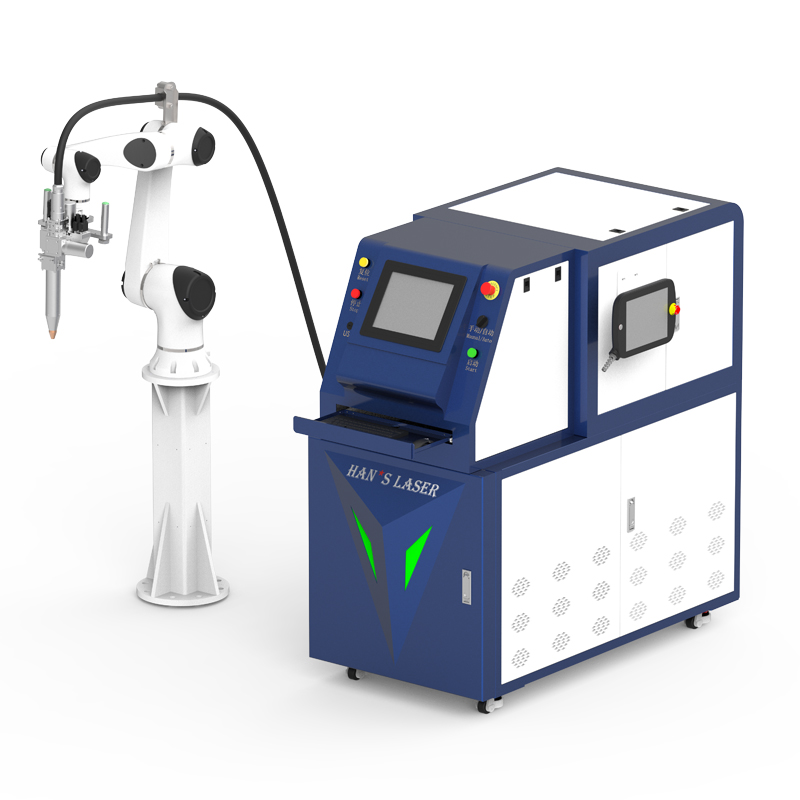

协作智能激光焊接机采用大族激光器、大族激光摆动焊接头、大族机器人、大族控制系统、大族水冷设备高度集成。全部由大族研发、设计、生产、制造的智能型通用焊接设备。
仅需拖拽操作，即可完成产品焊接自动编程，无需专业焊接及编程知识，即使零基础也可轻松直接上手操作。完美的解决了焊接设备操作难度大、切换产品示教时间长等问题。
可实现不锈钢、碳钢、铝合金、铜、镀锌板等材料
可实现拼接、搭接、角接等各种焊缝形式的激光焊接
设备操作简单，无需专业焊接及编程知识，拖拽操作编程
焊接头具有光斑摆动功能，焊缝质量稳定可靠、美观，焊缝变形小
适用于所有行业的薄板、中厚板激光焊接，及厚板激光打底焊及点焊等
可与手持激光焊接机、旋转轴、双轴变位机、进出滑台等集成实现自动焊接
序号 | 名称 | 单位 | 规格/参数 | 规格/参数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
1 | 机型 | - | HW1500-HS10 | HW2000-HS10 | HW3000-HS10 | HW4000-HS10 | HW1500-HS15 | HW2000-HS15 | HW3000-HS15 | HW4000-HS15 |
2 | 光纤激光器 | W | 1500 | 2000 | 3000 | 4000 | 1500 | 2000 | 3000 | 4000 |
3 | 光纤 | m | 10 | 15 | 20 | 10 | 15 | 20 | ||
4 | 摆动焊接头 | - | 标配 | |||||||
5 | 协作机器人 | - | E10（含管线包） | E15（含管线包） | ||||||
6 | 冷水机 | - | 标配 | |||||||
7 | 控制系统 | - | 机器人控制系统（含机柜等） | |||||||
8 | 送丝机 | - | 标配 | |||||||
9 | 配件 | - | 标配（护目镜1副、保护镜片3片、送丝嘴4个、送丝轮4个） | |||||||
10 | 激光波长 | nm | 1080±3 | |||||||
11 | 激光器工作模式 | - | 连续/调制 | |||||||
12 | 机器人负载 | kg | 10 | 15 | ||||||
13 | 机器人臂展 | mm | 1000 | 1300 | ||||||
14 | 焊接速度 | m/min | 0～5（因机型、板厚、要求不同而异） | |||||||
15 | 摆动频率 | Hz | 300 | |||||||
16 | 摆动幅度 | mm | 0～5 | |||||||
17 | 工作环境温度 | ℃ | 10～40 | |||||||
18 | 工作环境湿度 | % | ＜70 | |||||||
19 | 最大熔深 | mm | 3.5 | 4 | 6 | 8 | 3.5 | 4 | 6 | 8 |
20 | 焊接缝隙 | mm | ≤0.5（因机型、板厚不同而异） | |||||||
注：最大熔深因机型、材料、速度等不同而异。
